邊緣與雲端協議

邊緣與雲端協議

協議概述

  • 本節首先解釋了為何在 HTTP 之外，還需要其他協議來跨廣域網路 (WAN) 傳輸數據。
  • HTTP 在物聯網中的角色：
    • HTTP 雖然為網際網路提供服務超過 20 年，但其客戶端/伺服器模式設計主要用於通用計算。
    • 物聯網設備通常受到資源限制（如遠程、頻寬），因此需要更高效、安全和可擴展的協議。
    • 儘管如此，HTTP 在物聯網和邊緣系統中仍有其用途，特別是 HTTP/2 和 HTTP/3 協議相對高效。
      • 透過 TLS 的安全性在 HTTP 會話中也很常見，且 HTTP 無處不在，常用于各種通信和 RESTful API。
  • TCP 與 UDP：
    • 在數據通信中，TCP 和 UDP 協議是基礎選擇。
    • TCP 的實現比 UDP 更複雜，但提供穩定性和可靠性。
    • UDP 不具備 TCP 的穩定性和可靠性，因此一些設計需要在 UDP 之上的應用層增加彈性來補償。
      • UDP 用於某些物聯網通信協議，如 NB-IoT。
  • 消息導向中間件 (Message-Oriented Middleware, MOM)：
    • MOM 的基本思想是兩個設備之間使用分布式消息佇列進行通信。
    • MOM 將消息從一個用戶空間應用程序傳遞給另一個。
      • 一些設備生產數據加入佇列，而另一些則使用佇列中的數據。
    • 某些 MOM 實現需要代理或中間人作為中心服務，生產者和消費者與代理有發布和訂閱類型的關係。
    • AMQP、MQTT 和 STOMP 都是 MOM 實現，其他還有 CORBA 和 Java 消息傳遞服務。
    • 使用佇列的 MOM 實現可以提高設計的彈性，數據即使伺服器發生故障也能持久化。
  • RESTful 模型：
    • MOM 實現的替代方案是 RESTful。
    • 在 RESTful 模型中，伺服器擁有資源的狀態，但狀態不會在消息中從客戶端傳輸到伺服器。
    • RESTful 設計使用 HTTP 方法（如 GET、PUT、POST 和 DELETE）將請求放置在資源的統一資源識別符 (URI) 上。
    • 此架構中不需要代理或中間代理，且基於 HTTP 堆棧，享有 HTTPS 等大多數服務。
    • RESTful 設計是典型的客戶端–伺服器架構，客戶端透過同步請求–響應模式啟動對資源的訪問。
    • URI 用作基於 Web 的數據流量的識別符，最著名的是統一資源定位符 (URL)。URI 可以分解為多個部分：
      • 方案
      • 主機
      • 端口
      • 路徑
      • 查詢
    • 在 RESTful 設計中，即使伺服器出現故障，客戶端也要負責。
    • 圖 10-1 比較了 MOM 服務（基於 MQTT，使用中間代理伺服器、發布者和訂閱者）與 RESTful 服務（基於 HTTP，客戶端到伺服器通信）。

MQTT (Message Queue Telemetry Transport)

  • MQTT 是一個非常輕量級的發布/訂閱協議，專為受限設備和低頻寬、高延遲或不可靠的網路設計。
  • 歷史與目標：
    • 起源於 IBM 的 WebSphere Message Queue 技術，於 1999 年由 Andy Stanford-Clark 和 Arlen Niper 為解決透過衛星連接遠程油氣管道的特殊限制而創建。
    • 目標是：
      • 實現簡單
      • 提供服務質量
      • 非常輕量級和頻寬高效
      • 數據不可知
      • 持續會話意識
      • 解決安全問題
    • MQTT 於 2010 年 3.1 版作為免版稅產品發布，2013 年被納入 OASIS 聯盟並於 2014 年發布 3.1.1 版本，也成為 ISO 標準 (ISO/IEC PRF 20922)。
      • OASIS 最近發布了 MQTT 5 規範。
    • 表 10-1 說明了 OASIS MQTT 標準的功能發布和 HiveMQ 發布的時間線。
  • MQTT 5 的改進：
    • MQTT 5 (2019 年發布) 解決了 MQTT 3.1.1 在定制/添加元數據和跨不同供應商平台、庫、數據路徑互操作性方面的問題。
    • 引入了 用戶屬性 (User Properties)，允許使用自定義鍵值對或將屬性嵌入報頭中，模仿 HTTP 和 AMQP 的元數據攜帶能力。
      • 這大大提高了互操作性，允許不同供應商傳達數據格式和用途，代理可以據此執行操作。
    • 引入了 AUTH 數據包類型，可在連接建立後用於複雜的挑戰/響應認證序列，例如 Kerberos 和 OAuth。
    • 修改了 返回碼 (Reason Codes)，包括來自所有響應消息的否定確認，使客戶端能更好地了解失敗原因並改進錯誤報告。
    • 引入了 會話過期計時器 (Session Expiry Interval) 和 cleanStart 字段，簡化了會話處理，默認所有 MQTT 5 會話都是持久的。
  • MQTT 發布–訂閱模型 (Pub/Sub)：
    • 它將發送消息的客戶端（發布者）與接收消息的客戶端（訂閱者）分離。
      • 客戶端不需要知道物理標識符（如 IP 地址）。
    • MQTT 本質上不是消息佇列，因為它通常不存儲消息。如果沒有訂閱者，消息就會被忽略和丟失。
    • 保留消息 (Retained Message) 是一個特殊情況，它是一個單個消息實例，被保存以供未來解析，並會發送給任何新的訂閱者。
    • MQTT 代理 (Broker) 是核心，負責連接客戶端和過濾數據。
      • 代理提供：主題過濾
        • 數據檢查和過濾
        • 客戶端自己的數據流過濾

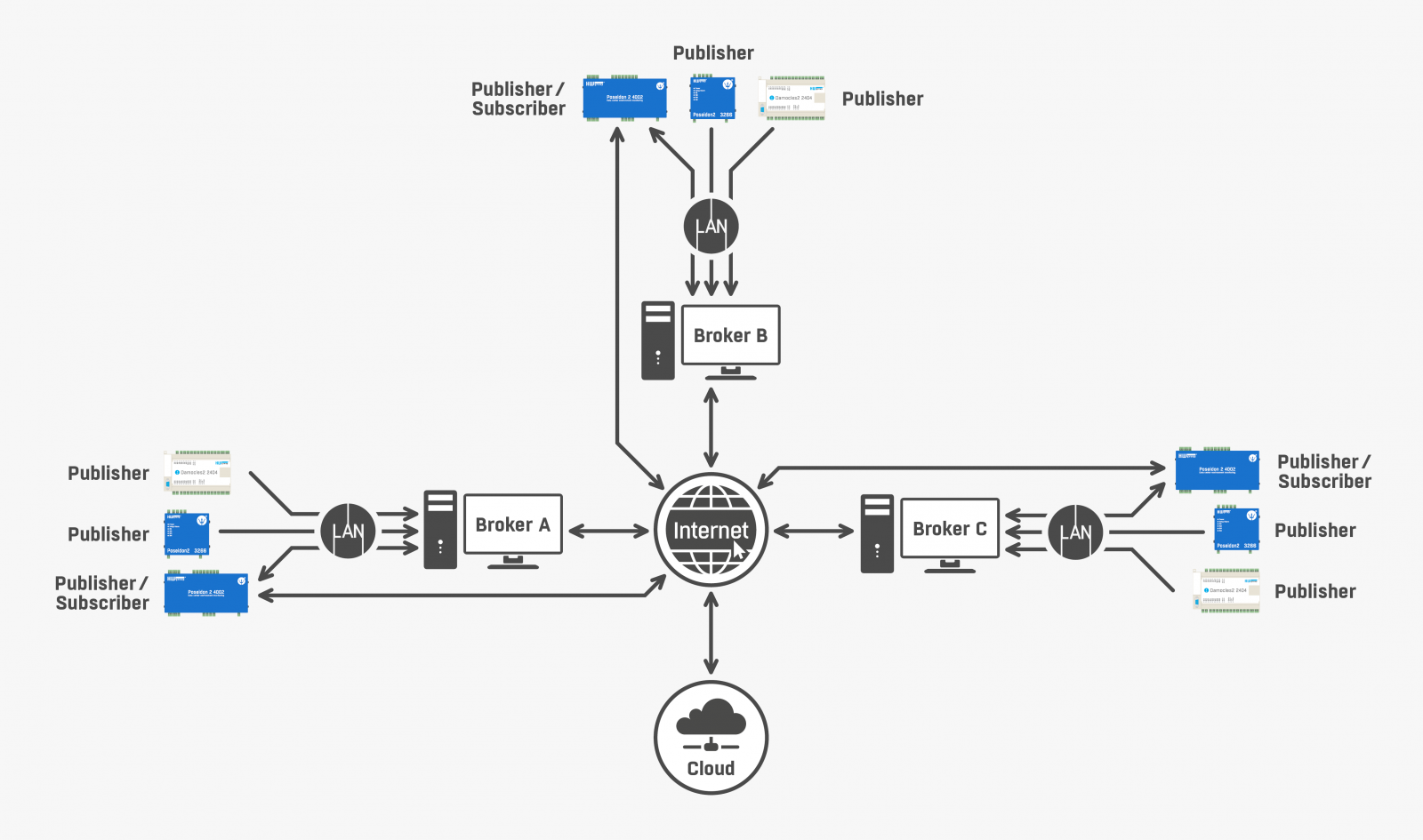

    • 圖 10-2 展示了 MQTT 發布–訂閱模型和拓撲，其中客戶端在邊緣運行，發布和/或訂閱由 MQTT 代理管理的主題。
    • 發布者/訂閱者模型的一個注意事項是，發布者和訂閱者在啟動傳輸前都必須知道主題分支和數據格式。
    • MQTT 成功地將發布者與消費者分離，且由於代理的存在，無需直接識別發布者和消費者。
    • MQTT 和其他發布/訂閱模型是時不變的，消息可以被訂閱者隨時讀取和響應。
    • 該模型具備良好的擴展性，雲端管理的 MQTT 代理每小時可接收數百萬條消息，支持成千上萬的發布者。
    • MQTT 與數據格式無關，有效負載 (payload) 中可以包含任何類型數據（文本、圖像、音頻、加密、二進制、JSON 等），但 JSON 和二進制數據最常見。
    • 允許的最大數據包大小為 256 MB，但雲和代理可能會有較小的限制（如 IBM Watson 128 KB，Google 256 KB）。
    • MQTT 5 共享訂閱 (Shared Subscriptions)：
      • 允許多個客戶端共享同一訂閱
      • 並在訂閱組中以循環方式接收消息，實現負載平衡。
      • 圖 10-3 說明了這一功能。
    • MQTT 5 主題別名 (Topic Aliases)：允許用整數值替換冗長的主題名稱，解決大規模可擴展性問題，尤其針對頻繁發布小消息的設備。
  • MQTT 架構細節：
    • MQTT 基於 TCP，因此包含數據包可靠傳輸的保證。
    • 它是一個非對稱協議，意味著只需要一方（例如，客戶端）使用協議即可通信。
    • 保留消息 (Retained Message)：代理可無限期保留消息，並立即傳送給訂閱該主題的新客戶端，使新客戶端無需等待即可獲取狀態。
    • 遺囑 (Last Will and Testament, LWT)：客戶端在連接階段指定的消息。
      • 如果客戶端不正常斷開連接（如保活超時、I/O 錯誤），代理會將 LWT 消息廣播給所有其他訂閱客戶端。
    • 保活機制 (Keep-alive system)：為補救無線傳感器環境中可能出現的半開啟會話狀態（伺服器認為連接仍可靠但無數據傳輸），MQTT 使用保活系統。
      • 客戶端和代理定期發送 PINGREQ/PINGRESP 數據包以確認連接有效。
    • 持久連接 (Persistent connections)：允許 MQTT 在代理端保存客戶端的所有訂閱、未確認的 QoS 消息和客戶端丟失的所有新 QoS 消息，減少重新建立連接的開銷。
      • 該信息由 client_id 參數引用。
      • MQTT 5 的 cleanStart 字段簡化了會話處理，所有 MQTT 5 會話默認都是持久的。
    • 服務質量 (Quality of Service, QoS)：MQTT 定義了三個級別的 QoS：
      • QoS-0（至多一次）：最底層，類似“即發即棄”，無接收者確認或發送者重試。
        • 適用於不需要消息佇列、有線連接或嚴格頻寬限制的場景。
      • QoS-1（至少一次）：保證消息至少傳遞給接收方一次，接收方會用 PUBACK 響應確認。
        • 應作為默認用法，比 QoS-2 快得多，降低傳輸成本。
      • QoS-2（僅一次）：最高層級，確保並通知發送方和接收方消息已正確發送，透過多步握手（PUBREC, PUBREL, PUBCOMP）產生更多流量。
        • 用於關鍵任務應用，以及重複消息重傳可能導致故障的情況。
      • 並非所有 MQTT 實現都支持所有 QoS 值（如 QoS-2 常被排除）。
        • QoS 由發送方定義和控制。
      • MQTT 5 改變了 QoS-1 和 QoS-2 消息的行為：如果 TCP 連接正常，代理和客戶端可能不會重傳 MQTT 消息，只有在 TCP 會話關閉時才重發未確認數據包。
  • MQTT 狀態轉換：
    • 會話透過 CONNECT 消息開始，透過 DISCONNECT 消息正確終止。
    • MQTT 3.1.1 與 MQTT 5 在狀態轉換和遺囑消息處理上有所不同。
      • MQTT 5 引入了會話過期計時器，若客戶端在特定時間內未連接，會話將被丟棄，減少了客戶端負擔。
        • 這個新的狀態轉換過程稱為 Clean Start。
        • 圖 10-4 比較了 MQTT 3.1.1 和 MQTT 5 的狀態轉換。
    • MQTT 數據包結構：
      • MQTT 數據包位於 OSI 模型網路棧的 TCP 層之上。
      • 包含 2 字節的固定報頭（必須存在）、可變大小的報頭（可選）和有效負載（可選）。
        • 圖 10-5 展示了通用數據包結構。
      • MQTT 5 引入了 屬性 (Properties) 的概念，以克服 MQTT 3.1.1 在可擴展性、定制性和互操作性方面的弱點。
        • 這些屬性允許使用自定義鍵值對或將屬性嵌入報頭中。
  • MQTT 數據類型：
    • MQTT 支持多種數據類型，MQTT 5 支持 7 種：
      • 比特
      • 雙字節整數
      • 四字節整數
      • UTF-8 編碼字符串
      • 可變字節整數
      • 二進制數據
      • UTF-8 字符串對（僅限 MQTT 5）。
      • 表 10-2 展示了各種數據類型格式。
  • MQTT 通信格式：
    • 通信鏈接始於客戶端向代理發送 CONNECT 消息，只有客戶端可以啟動會話，且不能直接與另一個客戶端通信。
      • 代理會響應 CONNACK 消息。
    • CONNECT 消息（表 10-3）：
      • clientID
      • 遺囑
      • QoS
      • 用戶名
      • 密碼
      • 保活時間
      • MQTT 5 中用戶名和密碼字段都是可選的，可獨立使用。
    • CONNACK 消息（表 10-4）：代理對 CONNECT 消息的響應，包含響應碼。
    • PUBLISH 消息（表 10-5）：客戶端將數據發布到主題分支，每條消息包含主題、有效負載等。
    • SUBSCRIBE 消息（表 10-6）：訂閱數據包的有效負載包括主題 ID 和 QoS 級別。
    • 通配符 (Wildcards)：
      • +：替換主題字符串名稱中的單個級別（例如，“美國/+/密爾沃基”）。
      • #：替換多個級別，必須是主題名稱中的最後一個字符（例如，“美國/威斯康星州/#”）。
      • $SYS：MQTT 代理的特殊統計模式，客戶端不能發布到此主題。
  • MQTT 3.1.1 工作範例：
    • 以 Google Cloud Platform (GCP) 作為 MQTT 3.1.1 的接收器和攝取器為例。
    • GCP 要求 MQTT 之上的強加密 (TLS)，並使用 JSON Web Token (JWT) 和證書代理加密所有數據包。
      • 每個設備都有唯一的 ID 和密鑰。
    • 範例使用 paho.mqtt.client Python 庫，設定回調函數，並使用 JWT 進行身份驗證，然後向訂閱主題發布簡單字符串。

MQTT-SN (MQTT for Sensor Networks)

  • MQTT 的衍生協議，專為傳感器環境中典型的無線個人區域網路設計，支持低頻寬鏈路、鏈路故障、短消息長度和資源受限的硬體。
  • 特性：
    • 非常輕量級，可以在 BLE 和 Zigbee 上成功運行。
    • 不需要 TCP/IP 堆棧，可在串行鏈路（首選）或 UDP 上使用。
  • 架構與拓撲：
    • 包含四個基本組件（圖 10-6）：
      • 網關 (Gateway)：負責 MQTT-SN 到 MQTT 的協議轉換。
      • 轉發器 (Forwarder)：在傳感器和 MQTT-SN 網關之間轉發 MQTT-SN 幀。
      • 客戶端 (Client)：行為與 MQTT 相同，能訂閱和發布數據。
      • 代理 (Broker)：行為與 MQTT 相同。
  • 網關類型：
    • 透明網關 (Transparent Gateway)：管理多個獨立的 MQTT-SN 流，並將每個流轉換為 MQTT 消息，與 MQTT-SN 連接和 MQTT 到代理的連接具有一對一的關係。
    • 聚合網關 (Aggregating Gateway)：將多個 MQTT-SN 流合併為發送給雲 MQTT 代理的少量 MQTT 流，減少通信開銷和並發連接數，設計上更複雜。需要客戶端發布或訂閱相同的主題才能實現功能。
      • 圖 10-7 比較了兩種網關配置。
  • 網關廣播與發現：
    • 網關首先綁定到 MQTT 代理，然後向連接的客戶端或其他網關發出 ADVERTISE 數據包。
    • 客戶端只能連接到單個網關，但會存儲活動網關列表。
    • 新消息類型：
      • ADVERTISE（定期廣播）
      • SEARCHGW:客戶端搜索特定網關，包含:
        • radius 參數
        • GWINFO（網關對 SEARCHGW 的響應，包含網關 ID 和地址）
  • MQTT 與 MQTT-SN 的區別：
    • MQTT-SN 不如 MQTT 流行。
    • MQTT-SN 有三個 CONNECT 消息，而 MQTT 只有一個，多的兩個用於顯式傳輸遺囑主題和遺囑消息。
    • MQTT-SN 可在簡化的介質和 UDP 上運行。
    • MQTT-SN 中 MQTT 主題名稱被短的雙字節主題 ID 消息替換，以緩解無線網路頻寬限制。
    • 可在 MQTT-SN 中使用預定義的主題 ID 和簡短的主題名稱，無需註冊。
    • MQTT-SN 引入了發現過程，幫助客戶端查找伺服器和網關的網路地址。
    • MQTT-SN 中的 cleanSession 擴展到遺囑功能，遺囑數據也被保存。
    • MQTT-SN 使用經修訂的 keepAlive 過程，支持休眠客戶端，伺服器或邊緣路由器會緩衝發給客戶端的消息，並在喚醒時發送。
  • 選擇 MQTT 代理：
    • 表 10-7 展示了在構建 MQTT 解決方案時選擇商業和開源代理時需注意的要點和當前（撰寫本書時）特徵
      • 例如是否支持集群
      • 持久化
      • 認證
      • 授權
      • 網橋
      • 規則引擎
      • 高可用性等。

CoAP (Constrained Application Protocol)

  • CoAP 是 IETF (RFC7228) 的產物，專門用於約束設備的通信協議。
    • 它最初為邊緣節點之間的 M2M 通信量身定制，並支持透過代理映射到 HTTP。
  • 特性與優勢：
    • 提供類似 HTTP 的簡單資源結構，但對資源和頻寬要求極低。
    • Colitti 等人的研究證明 CoAP 相對於標準 HTTP 的效率更高。
      • 在類似硬體上，CoAP 的一些實現比 HTTP 等效器性能好 64 倍（表 10-8）。
  • 架構細節：
    • 基於模仿和替代 HTTP 功能的概念，但更輕量級。它不能完全取代 HTTP，因為它確實缺乏 HTTP 強大系統所需的特性。
    • 主要特性：類似 HTTP、無連接協議
      • 安全性透過 DTLS 而非 TLS 保證
      • 異步消息交換、輕量設計和資源要求
      • 較低的報頭開銷
      • 支持 URI 和內容類型
      • 基於 UDP 而非 TCP/UDP
      • 允許代理橋接到 HTTP 會話的無狀態 HTTP 映射
    • 兩個基本層：
      • 請求/響應層 (Request/Response Layer)：負責發送和接收基於 RESTful 的查詢，請求以 CON 或 NON 消息為載體，響應以 ACK 消息為載體。
      • 消息層 (Messaging Layer)：使用四種基本消息類型之一處理終端之間的單個消息交換，支持多播和擁塞控制。
    • 圖 10-8 對比了 HTTP 堆棧與 CoAP 堆棧。
    • CoAP 與 HTTP 共享其上下文、語法和用法，尋址方式也類似於 HTTP URI 結構，使用 GET、PUT、POST、DELETE 等請求。響應碼也模仿 HTTP（如 2.01: Created, 4.04: Not Found）。
    • 典型 URI 形式：coap://example.com:5683/path。
    • 七個主要參與者：
      • 端點
      • 代理（正向、反向、交叉）
      • 客戶端
      • 伺服器
      • 中介
      • 源伺服器和觀察者 (Observer)
      • 觀察者在 CoAP 中是獨特的，允許設備監測特定資源的更改，類似於 MQTT 訂閱模型。
    • 圖 10-9 展示了 CoAP 架構示例，說明了 CoAP 客戶端可相互通信或與雲服務通信，也可透過代理橋接到 HTTP 服務。
    • CoAP 利用端口 5683 進行資源發現，DTLS 啟用時使用端口 5684。
  • CoAP 消息格式：
    • 基於 UDP 傳輸，可能不可靠，因此引入兩種不同消息類型來補償可靠性問題。
      • 消息可以是異步的。
    • 四種消息類型：
      • 可確認消息 (Confirmable, CON)：需要 ACK。
        • 如果未收到 ACK，發送方會以指數增長的間隔重發 CON 消息，直到收到 ACK 或 RST，這是 CoAP 的擁塞控制形式。
      • 不可確認消息 (Non-Confirmable, NON)：不需要 ACK，本質上是“即發即棄”或廣播消息。
      • 確認消息 (Acknowledgment, ACK)：確認 CON 消息，可附帶其他數據。
      • 重置消息 (Reset, RST)：指示已收到 CON 消息但上下文丟失，可附帶其他數據。
    • CoAP 是一個 RESTful 設計，請求/響應消息附帶在 CoAP 消息上，實現更高效率和頻寬保留。
      • 圖 10-10 展示了 CON 和 NON 消息傳遞示例。
    • 圖 10-12 展示了 CoAP 重傳機制，發送方負責管理超時並重傳至最大重傳次數。
    • CoAP 包含一個簡單的緩存模型，透過消息頭中的響應碼控制。
      • Max_Age 選項用於控制緩存元素的壽命和數據的新鮮度，默認為 60 秒，最大可達 136.1 年。
      • 代理在緩存中發揮作用。
        • 例如，休眠的邊緣傳感器可以使用代理緩存數據以節省電源。
    • CoAP 消息頭設計獨特，實現最大效率和頻寬節省。
      • 報頭長度為四個字節，典型的請求消息只需要 10～20 字節的頭，通常是 HTTP 頭的 1/10。
      • 圖 10-13 展示了 CoAP 消息結構。
    • 重複消息 (Duplicate messages)：UDP 可能導致 CON 和 NON 傳輸的重複消息，CoAP 規範規定接收方應對收到的每個重複消息進行 ACK，但只處理一個請求或響應。
    • 觀察者 (Observer)：允許客戶端註冊觀察，每當被監視的資源更改狀態時，伺服器將通知客戶端。
      • 圖 10-14 展示了 CoAP 觀察者註冊和更新過程。
    • CoAP 標準中沒有固有的身份驗證或加密，用戶必須依賴 DTLS 提供這種安全級別 (coaps://)。
    • 提供資源發現機制：向 /.well-known/core 發送 GET 請求即可披露設備上已知資源列表，也可使用查詢字符串過濾。
  • CoAP 使用範例：
    • 使用基於 Python 的 aiocoap 庫，展示了客戶端使用 PUT 將溫度廣播到已知 URI 的實現，以及伺服器實現 PUT 和 GET 方法的服務。

      其他協議

  • 本節探討了一些特定用例的替代方案，儘管 MQTT 和 CoAP 是目前最流行的物聯網協議。
  • STOMP (Simple Text Oriented Messaging Protocol)：
    • Codehaus 設計的一種基於文本的協議，用於使用面向消息的中間件進行操作。
      • 與 HTTP 有相似之處，並透過 TCP 進行操作。
    • 由幀頭和幀體組成，目前規範是 STOMP 1.2。
    • 優化於人類可讀性、容錯解析和自描述數據。
    • 在網路和通信協議上效率低下（不是其預期設計目標）。
      • 不適用於連接有限、通信服務收費高或基於電池的電源受限設備。
    • MOM 協議，具有應用程序定義的消息結構，發布者和訂閱者的消息結構是鎖定的，這在大規模部署中可能導致問題。
    • 與本章提出的許多協議不同，它不直接處理訂閱主題或佇列，而是使用類似 HTTP 的語義（如帶有目標字符串的 SEND），代理必須解析消息並映射到客戶端的主題或佇列。
  • AMQP (Advanced Message Queuing Protocol)：
    • 一個經過強化和驗證的 MOM 協議，由摩根大通於 2003 年設計，並於 2011 年合併到 OASIS 小組，已由 ISO 和 IEM 標準化 (ISO/IEC 1964:2014)。
    • 在銀行和信貸交易行業廣泛使用，也在物聯網中佔有一席之地。
    • 位於 TCP 棧頂，使用端口 5672 進行通信。
      • 數據透過 AMQP 序列化，消息在單元幀中廣播。
    • 流量控制、消息導向的通信系統，是線級協議和低級接口。
    • 試圖將發布者與訂閱者脫鉤，與 MQTT 不同，它具有負載均衡和正式排隊的機制。
    • AMQP 部署的網路拓撲結構是中心輻射型的，具有中樞相互通信的能力。
      • 由節點和鏈路組成。
    • 消息幀透過單向鏈路在節點之間移動。
      • 如果消息透過節點傳遞且未轉換，全局識別符不變，否則分配新 ID。
    • 三種消息傳遞模式：
      • 點對點 (Point-to-point)
      • 發布/訂閱 (Publish/Subscribe)
      • 消息中繼 (Message relay)。
    • 圖 10-15 展示了典型的 AMQP 架構拓撲，包含：
      • 生產者
      • 消費者
      • 代理
      • 交換服務（直接、扇出、主題交換）
      • 佇列
    • 提供了使用 Python 結合 Rabbit MQ 和 Pika 庫的範例。
